Amplificadores Bridge Amp
Amplificadores de pressão, força e luz
Os amplificadores Bridge Amp da ADInstruments são amplificadores não isolados, de canal único ou multicanal, projetados para permitir o uso da maioria dos transdutores de ponte CC, em conjunto com a interface de front-end da série C ou a PowerLab tradicional.
Visão geral
Os amplificadores Bridge Amp da ADInstruments são amplificadores não isolados, de canal único ou multicanal, projetados para permitir a utilização da maioria dos transdutores de ponte CC, incluindo transdutores de força, sondas de temperatura, transdutores de deslocamento, transdutores de pressão e dispositivos semelhantes, por meio de uma interface de front-end da série C ou diretamente conectados ao PowerLab. Eles são capazes de suportar vários transdutores energizados e alguns transdutores não energizados de baixa impedância. Vários conectores e cabos estão disponíveis para conectar uma variedade de transdutores a um amplificador Bridge Amp.
Os amplificadores Bridge Amp são compatíveis com uma grande variedade de produtos da ADInstruments e de parceiros, incluindo
- Transdutor de pressão arterial
Usado para registrar a pressão arterial e venosa em animais. Um amplificador de pressão arterial (BP) também está disponível para registros invasivos de pressão arterial que exigem isolamento total. - Transdutor isotônico
Adequado para investigar contrações isotônicas de órgãos e tecidos isolados e para registrar pequenos deslocamentos em preparações fisiológicas. - Cateter de pressão + cabo de interface do cateter
Os cateteres de pressão Millar Mikro-Tip® com sensor(es) de pressão fornecem pressões cardiovasculares de alta fidelidade (coração e sistema vascular) na fonte em pequenos animais. - Transdutor de pressão fisiológica
Um transdutor piezo-resistivo altamente preciso e robusto. - Transdutores de força
Ideal para estudos de tecidos isolados, com nossa linha de banhos de tecidos e de órgãos.
Product Configurations
Key Features
- Amplificador de instrumentação de baixa deriva
- Zeragem controlada por software
- Ampla faixa de amplificação (±200 µV a ±5 V em 14 etapas) para uso com uma grande variedade de transdutores
- Uma entrada de alta impedância (2 x 1 MΩ single-ended, 2 MΩ diferencial) garante que o amplificador não sobrecarregue o transdutor
- Luz de sobrecarga para indicar se o transdutor conectado está operando de forma correta ou incorreta
Support
Support Articles
Our Support Articles contain answers to common questions, how-tos, solutions, and documentation.
Details and Tech Specs
Technical

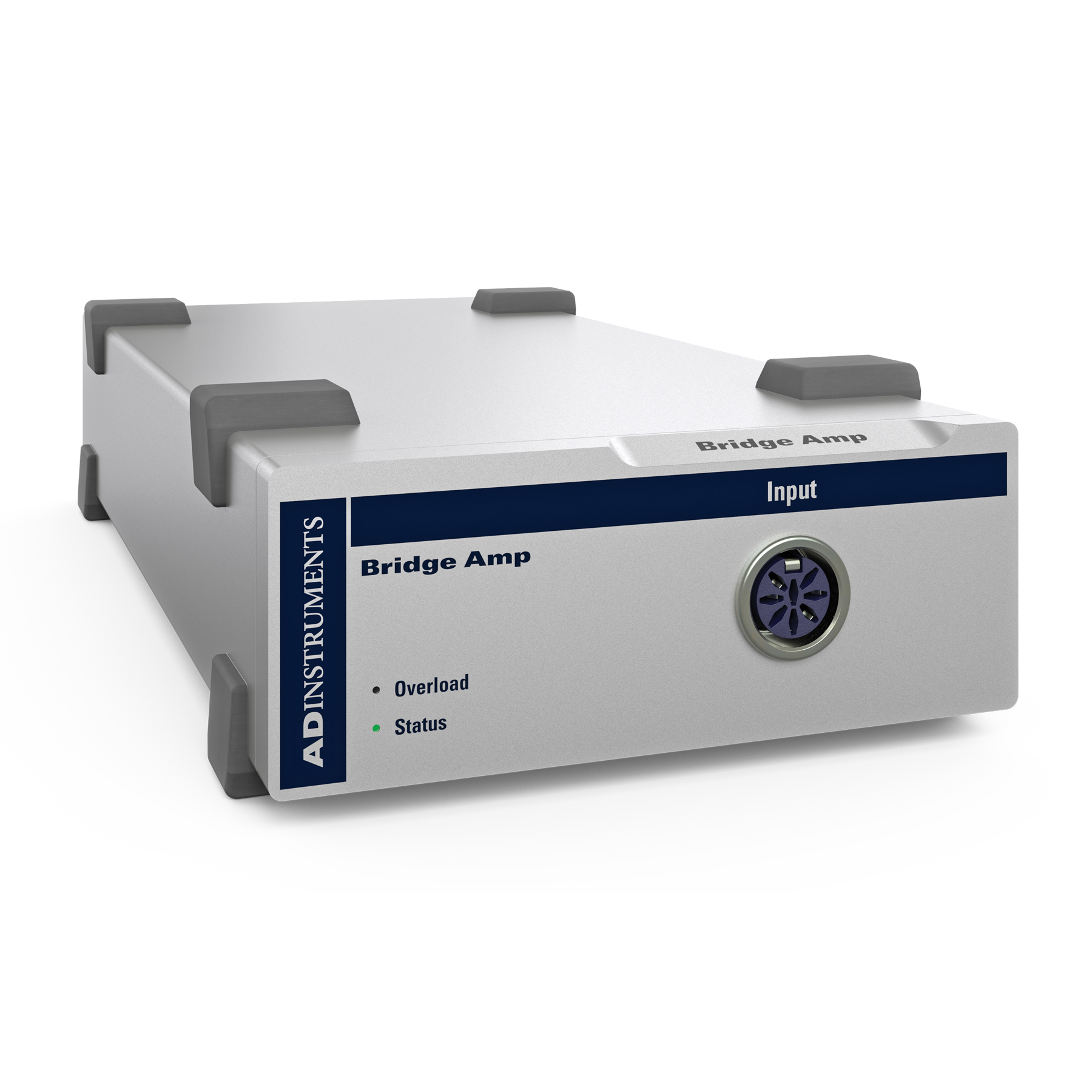

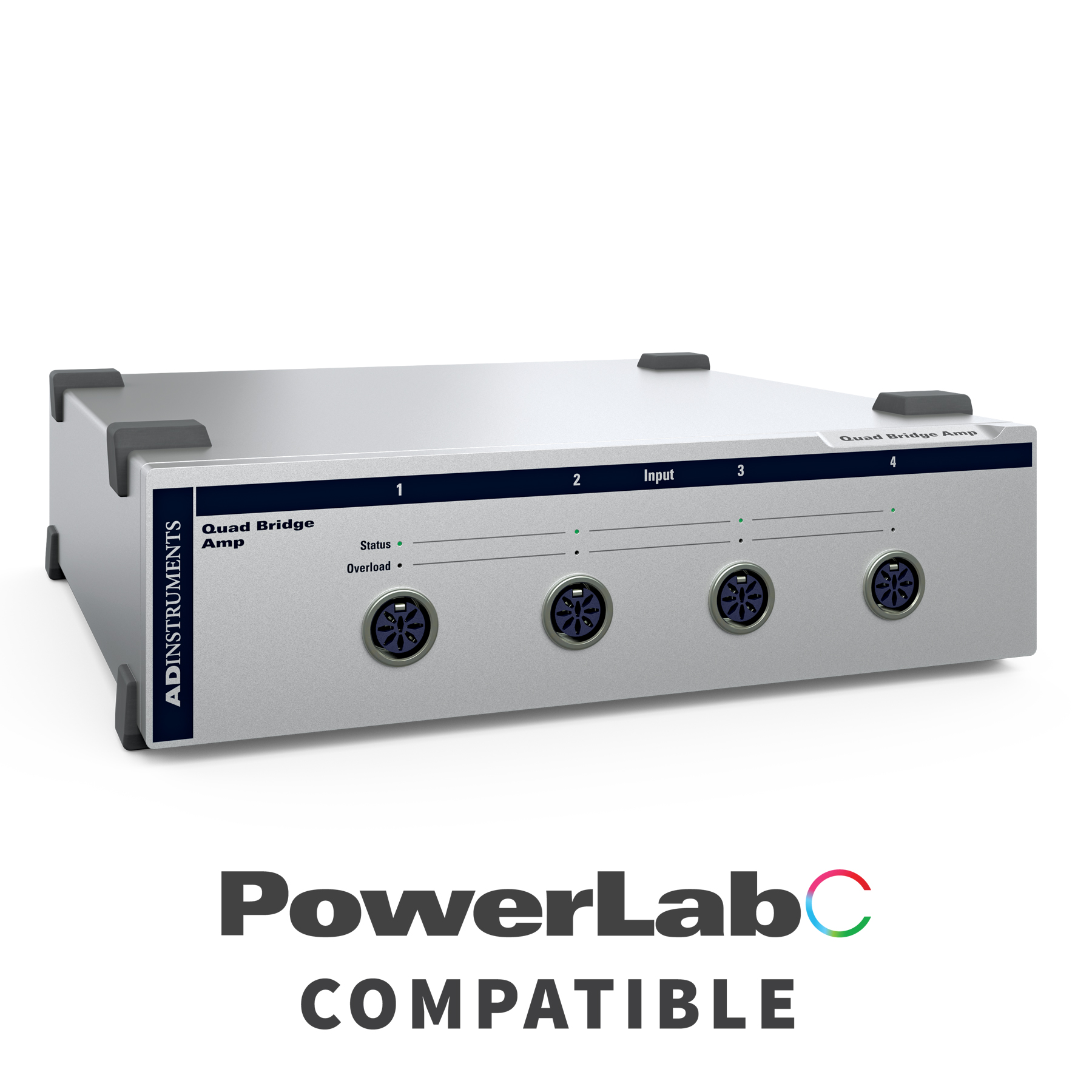

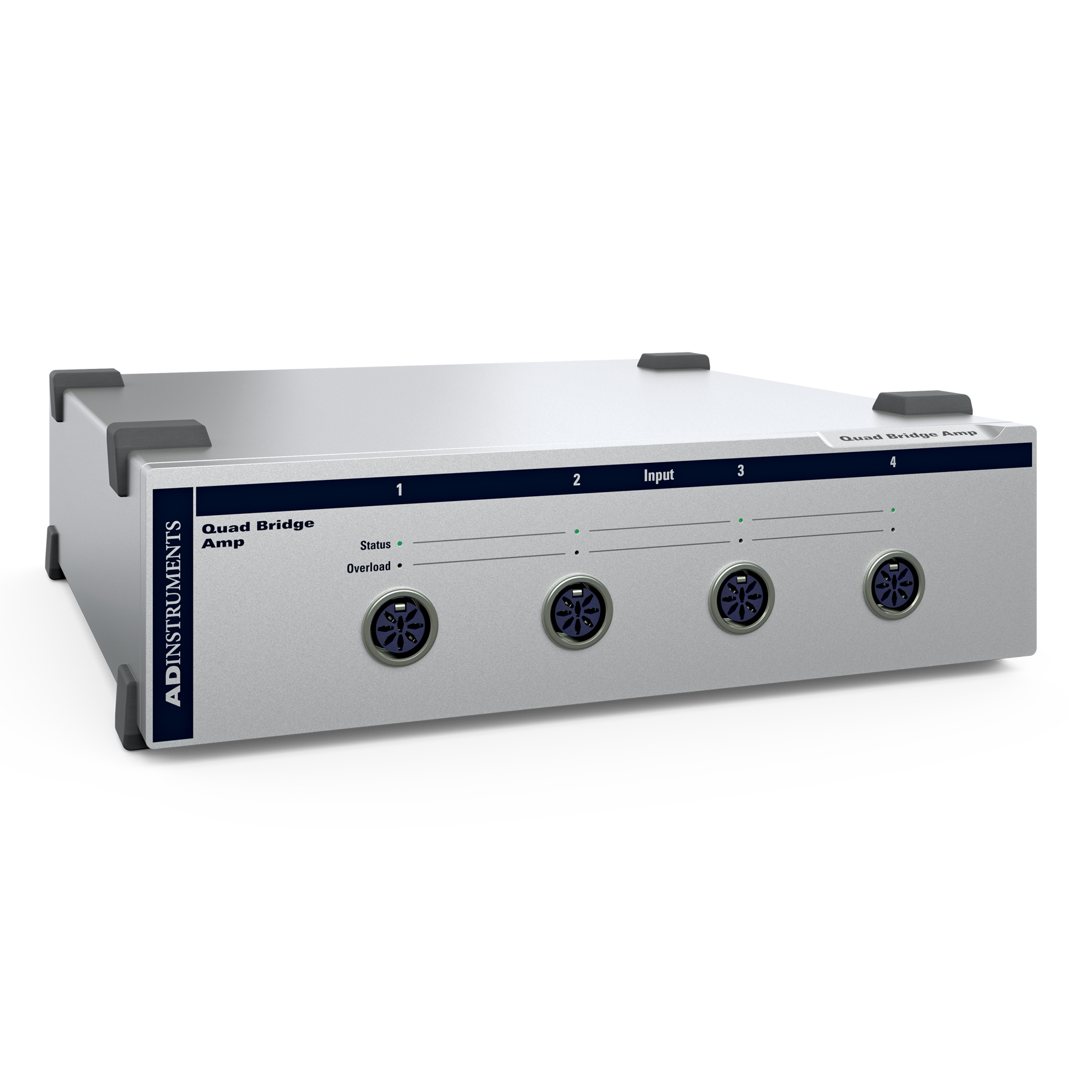

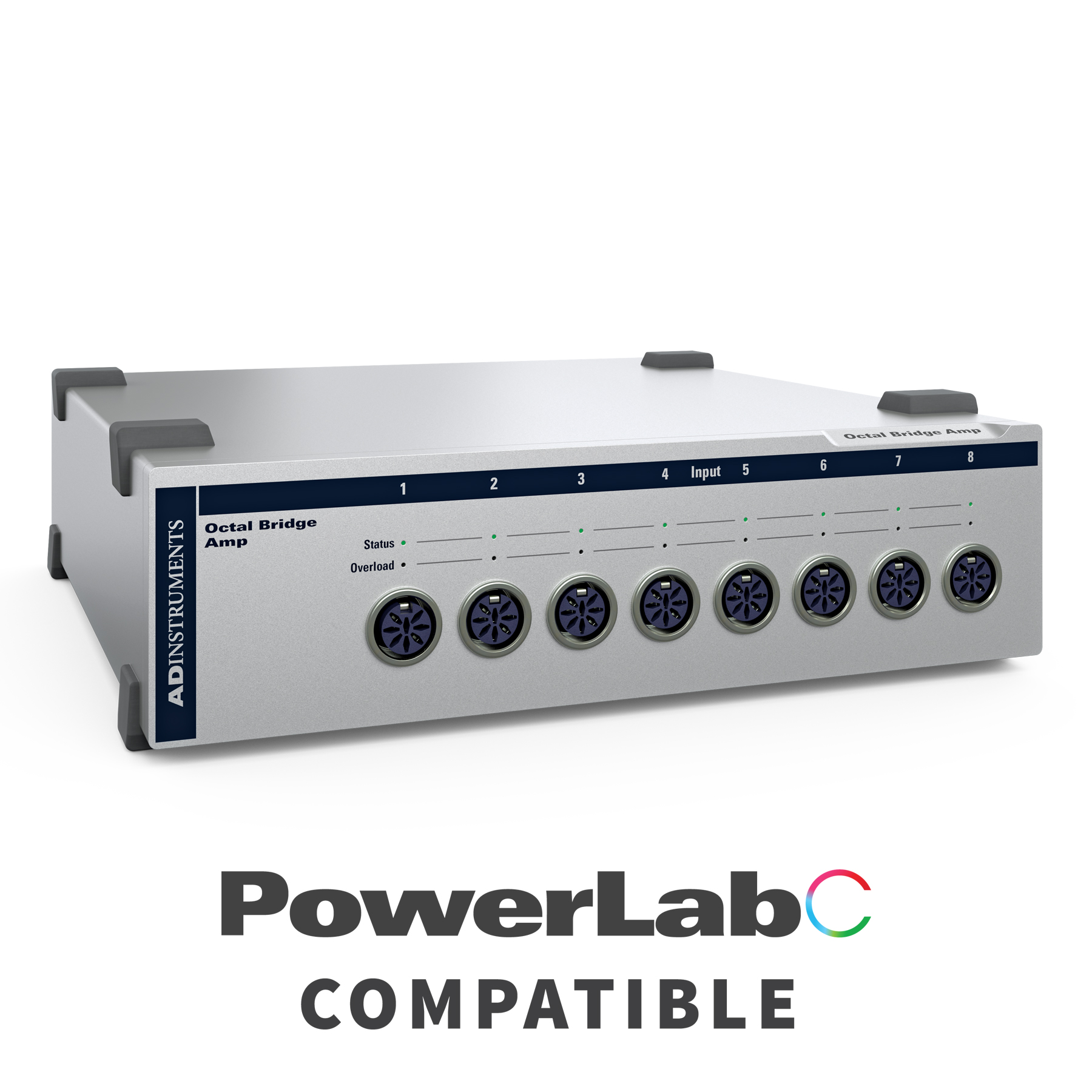

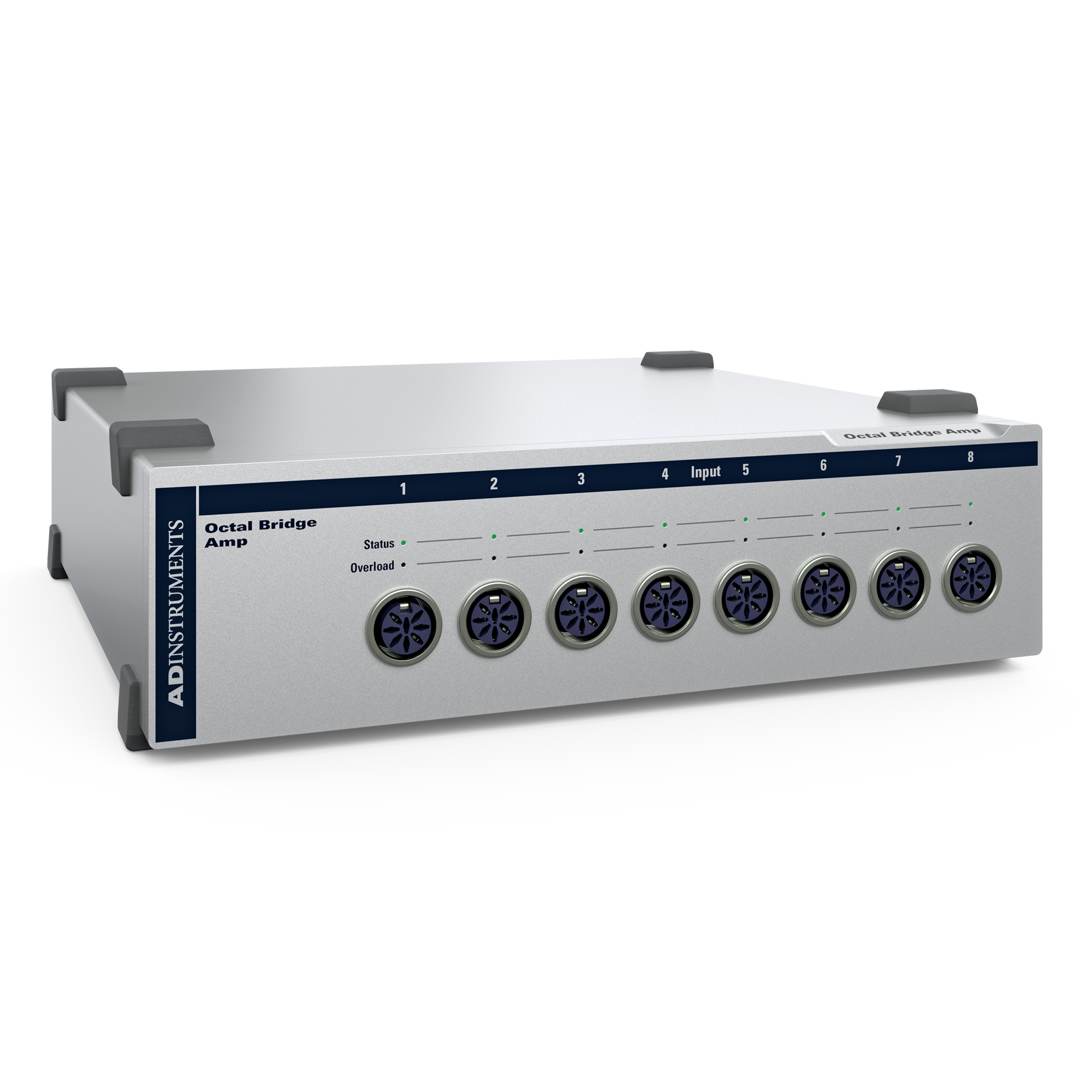

Amplificadores Bridge Amp simples, quádrupla e octal (FE221, FE224 e FE228)
Entrada
- Número de entradas: 1 (simples), 4 (Quad) ou 8 (Octal); DIN de 8 pinos
- Configuração de entrada: Diferencial
- Faixa de amplificação: ±200 μV a ±5 V de escala total em 14 etapas (PowerLab e amplificador Bridge Amp combinados)
- ±5 V
- ±2 V
- ±1 V
- ±500 mV
- ±200 mV
- ±100 mV
- ±50 mV
- ±20 mV
- ±10 mV
- ±5 mV
- ±2 mV
- ±1 mV
- ±500 μV
- ±200 μV
- Precisão da amplificação: ±0,5% (PowerLab e amplificador Bridge Amp combinados)
- Tensão máxima de entrada: ±10 V
- Impedância de entrada: 2 x 1 MΩ (simples); 2 MΩ (diferencial)
- Filtragem passa-baixa: 1 Hz a 2 kHz em oito etapas (selecionável por software)
- Resposta de frequência (-3 dB): máximo de 2 kHz em todos os ganhos com o filtro de 2 kHz selecionado.
- CMRR (diferencial): 100 dB a 50 Hz (típico).
- Ruído de entrada: <1μVrms referido à entrada no ganho mais alto
Excitação e restabelecimento de linha de base
- Faixa de tensão de excitação: 0 a 20 volts CC (±10 V em relação ao terra), ajustada por resistor externo
- Corrente de acionamento do transdutor: ±45 mA no máximo
- Circuito para restabelecimento de linha de base: controlado por software, manual ou automático Faixa de compensação interna: ±10 V (faixa de 1 V - 5 V) ±1 V (faixa de 100 mV - 500 mV) ±100 mV (200 μV - 50mV)
- Resolução de deslocamento interno: 16 bits (DAC interno) ± 32.000 passos em torno de 0 V.
- 1, 2, 5 V -310 μV/passo
- 100 mV, 200 mV, 500 mV - 31 μV/passo
- 200 μV a 50 mV - 3 μV/etapa
Porta de controle
- Porta I2C: bloqueio de alimentação e controle para unidades front-end.
- Suporta um número de front-ends que depende do PowerLab.
- Taxa de comunicação da interface de ~50 Kbits/s.
Configuração física
- Dimensões (h × w × d) e peso:
- Único (FE221): 55 mm × 120 mm × 260 mm (2,2" × 4,7" × 10,2"); 1,2 kg
- Quad (FE224): 55 mm × 240 mm × 260 mm (2,2" × 9,4" × 10,2"); 2,1 kg
- Octal (FE228): 70 mm × 240 mm × 260 mm (2,8" × 9,4" × 10,2"); 2,6 kg
- Requisitos de energia: 0,8 W (FE221); 2,5 W (FE224); 5,0 W (FE228) (sem transdutor conectado)
- Faixa de temperatura operacional: 5 a 35 °C, 0 a 90% de umidade relativa (sem condensação)
Segurança
- EMC: aprovado de acordo com a norma EN61326-1:2006
A ADInstruments se reserva o direito de alterar essas especificações a qualquer momento.
Product Codes
Compatibility
FE221
| Operating System | Recommended Hardware | Alternate Hardware | |
|---|---|---|---|
| LabChart Lightning | Windows / Mac | PowerLab C + Front End Interface | Traditional PowerLab |
| LabChart 8 | Windows / Mac | PowerLab C + Front End Interface | Traditional PowerLab |
FE224
| Operating System | Recommended Hardware | Alternate Hardware | |
|---|---|---|---|
| LabChart Lightning | Windows / Mac | PowerLab C + Front End Interface | Traditional PowerLab |
| LabChart 8 | Windows / Mac | PowerLab C + Front End Interface | Traditional PowerLab |
FE228
| Operating System | Recommended Hardware | Alternate Hardware | |
|---|---|---|---|
| LabChart Lightning | Windows / Mac | PowerLab C + Front End Interface | Traditional PowerLab |
| LabChart 8 | Windows / Mac | PowerLab C + Front End Interface | Traditional PowerLab |
Manuals
Requisitos
- PowerLab /SP, /25, /26, /30 ou /35
- LabChart 6 ou posterior (Windows e Macintosh) ou Chart 5.4.2 ou posterior (Windows e Macintosh)
- Scope para Windows (3.7.8 ou posterior) ou Scope para Mac (4.0.3 ou posterior)
