Bio Amps
Amplificadores biológicos de ECG / EKG, EEG, EOG e EMG
Visão geral
Os Bio Amps da ADInstruments são amplificadores de biopotencial diferencial, galvanicamente isolados e de alto desempenho, otimizados para registrar uma ampla variedade de sinais biológicos, como ECG/EKG, EMG, EOG e EEG.
Em conjunto com nossas opções de sistema de aquisição de dados PowerLab e o software de análise LabChart, uma ampla variedade de filtros está disponível para o processamento de sinais biológicos de diversas áreas de pesquisa, como:
- Função do sistema nervoso autônomo e simpático
- Doenças cardiovasculares e disfunção miocárdica
- Ativação muscular e fadiga
- Respostas evocadas e estimulação
- Variabilidade/arritmia da frequência cardíaca

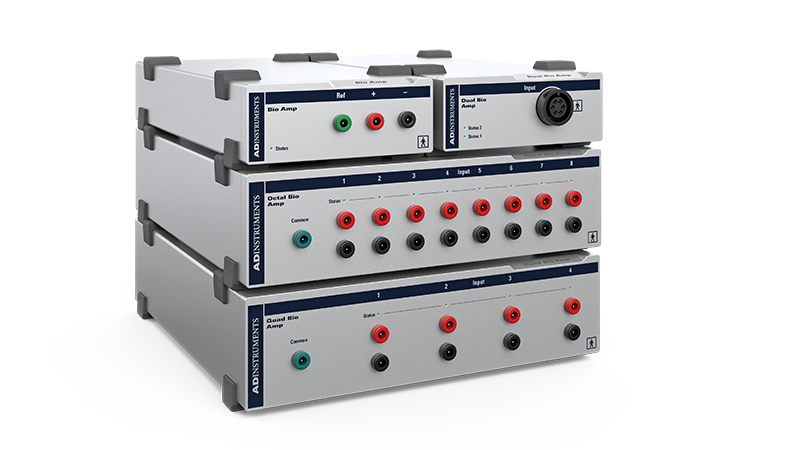

Nossos Bio Amps simples, duplos, quádruplos e octal são fornecidos com cabos de conexão Bio Amp e fios condutores, o que os torna adequados e seguros para conexão com humanos e animais. Uma saída de áudio também está disponível para ajudar a monitorar os sinais.
Os acessórios adequados para uso com os Bio Amps incluem:
- Eletrodos de ECG reutilizáveis
- Eletrodos de ECG de tórax (sucção)
- Eletrodos planos de EEG
- Caixa de interruptores de eletrodos de ECG
- Sistemas de tampas de EEG
- Pacotes de adaptadores
- Cabos de conexão de bioamplificador octal
Os condicionadores de sinal da ADInstruments funcionam apenas com uma interface de front-end da série C ou com um dispositivo tradicional de aquisição de dados PowerLab e, portanto, não são adequados para uso com outros sistemas de aquisição de dados.
Amplificadores para alimentar sua aquisição de dados biológicos
O conjunto de bioamplificadores da ADInstruments é desenvolvido especialmente para atender às necessidades de aquisição e amplificação. Todos os amplificadores são isolados galvanicamente e especificamente projetados para a aquisição de sinais biológicos, como potenciais de ação e flutuação de tensão de superfície, alimentando a aquisição e o registro de ECG, EMG, EOG e EEG. A alta impedância de entrada e a relação de rejeição de modo comum (CMRR) permitem uma melhor redução de ruído em largura de banda ultra-alta, aumentando a facilidade de configuração de experimentos e aquisição de dados.
Use o Bio Amp em conjunto com o LabChart, um poderoso pacote de software que concede aos usuários o máximo de personalização na aquisição de sinais, desde a análise de amplitude até o cálculo da média do sinal.
Os amplificadores se conectam a um conjunto de módulos de aquisição de dados com o PowerLab no centro. Essa integração fácil de transdutores analógicos e condicionadores de sinal promove um fluxo de trabalho radicalmente simplificado.
Product Configurations

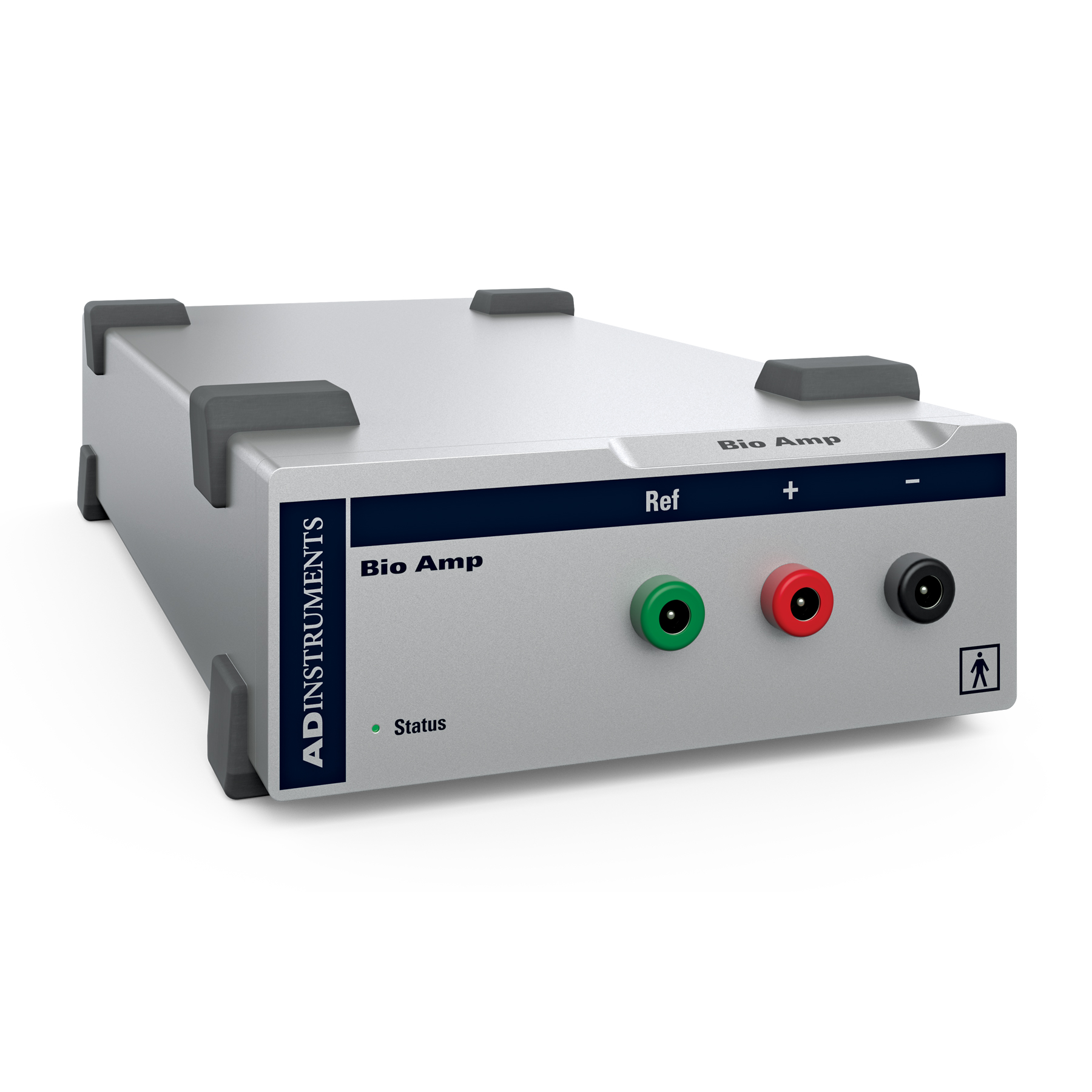

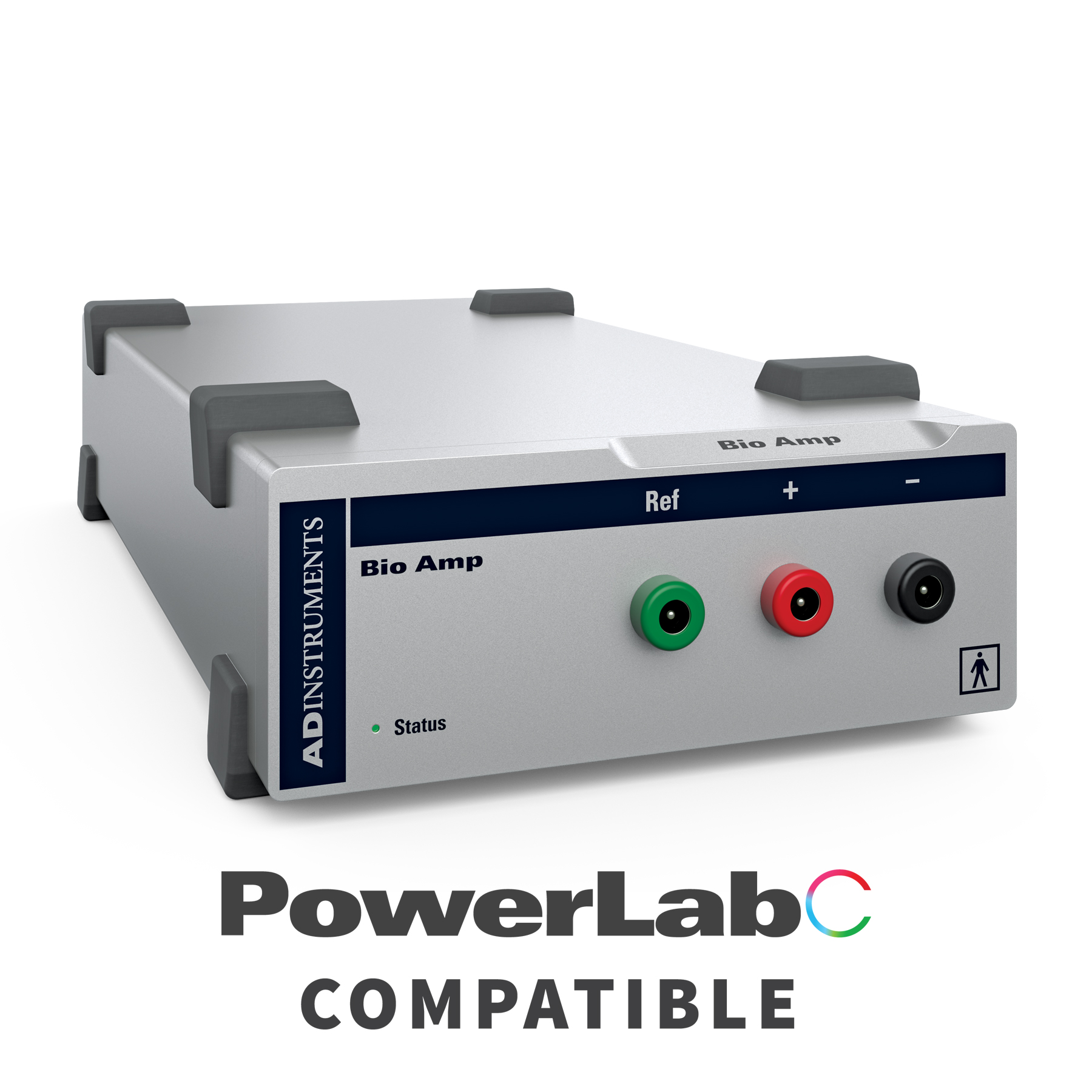

Bio Amp
The Bio Amp is a galvanically isolated, high-performance differential bio amplifier optimized for the measurement of a wide variety of biological signals such as ECG (EKG), EMG, EOG, and EEG recordings, with quality noise specifications and a range of filter settings.

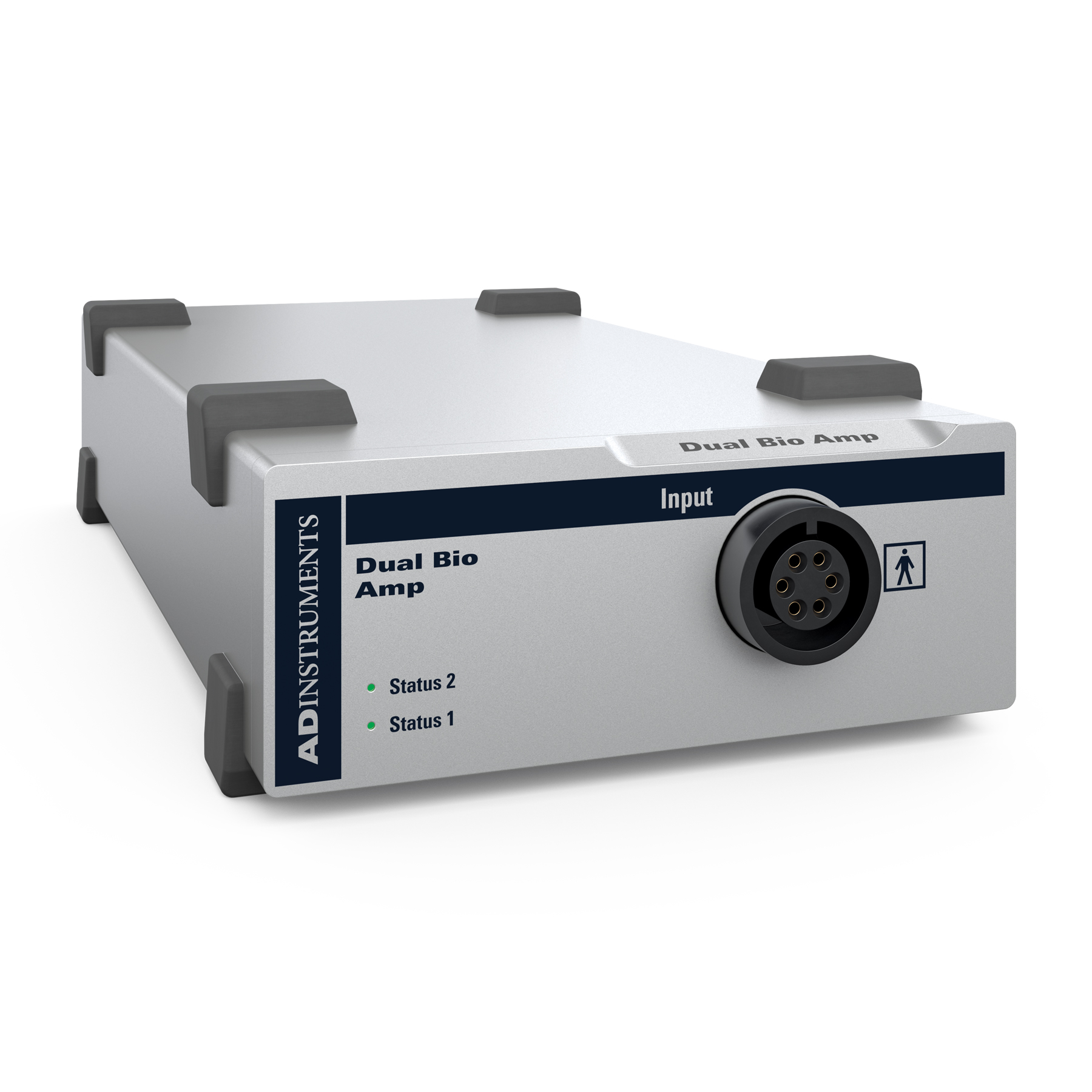

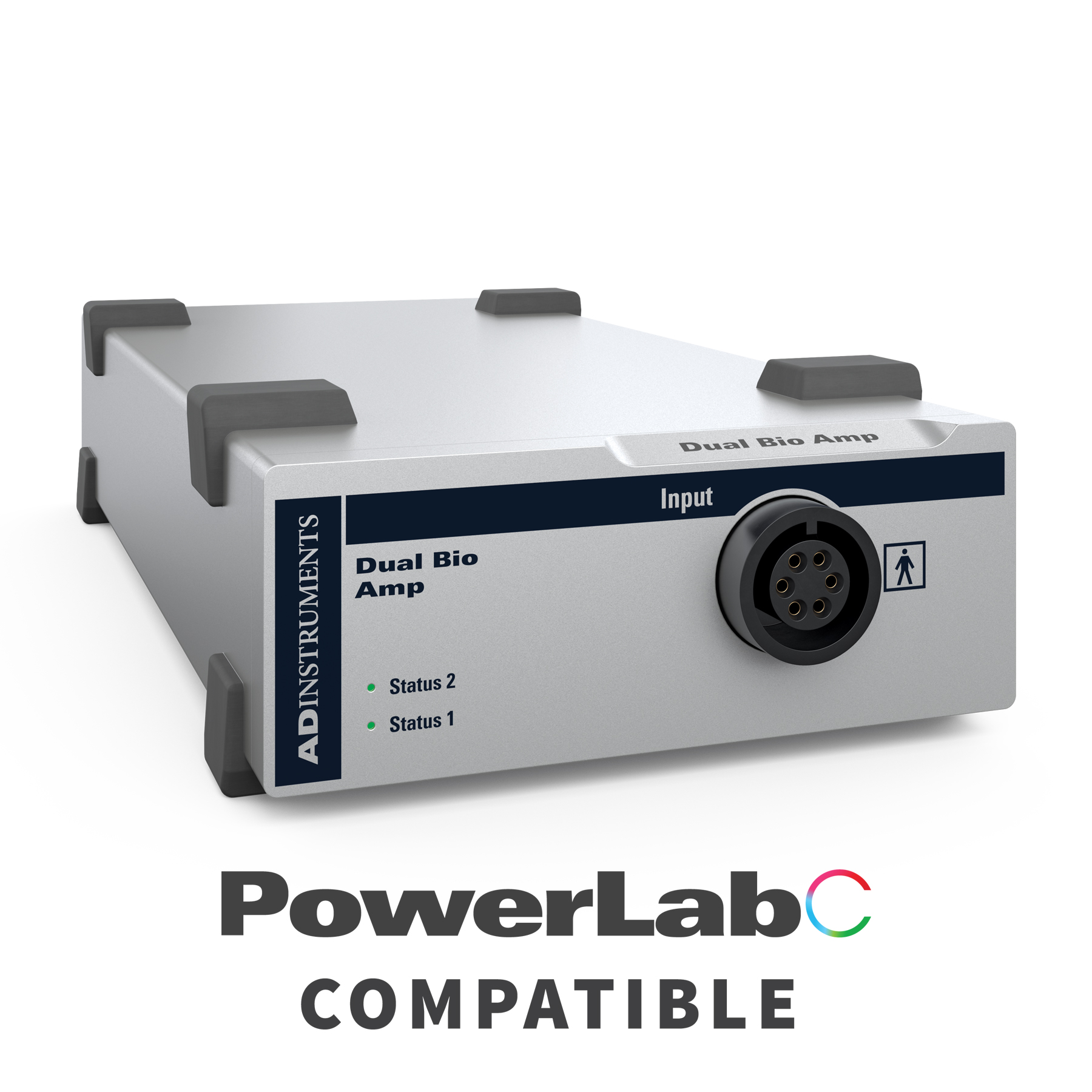

Dual Bio Amp
The Dual Bio Amp consists of two galvanically isolated, high-performance differential amplifiers optimized for the measurement of a wide variety of biological signals such as ECG (EKG), EMG, EOG, and EEG recordings, with quality noise specifications and a range of filter settings.
Key Features
- Isolamento elétrico total do circuito da linha de alimentação (rede elétrica) para garantir a segurança do voluntário
- Um amplificador diferencial de baixo ruído e alto ganho projetado especificamente para medições de sinais biológicos
- Filtros passa-baixa e passa-alta controlados por software para remover frequências de sinal indesejadas
- Saída de áudio para uso com sinais EMG ou EEG e similares
- Integração perfeita com as opções do sistema de aquisição de dados PowerLab
- Controle de ganho de software para que seus dados sejam sempre dimensionados corretamente no LabChart
- Nossos Bio Amps são adequados para conexão humana e animal
- Compatível com LabChart 8.1.12 ou superior e LabChart Lightning
Support
Support Articles
Our Support Articles contain answers to common questions, how-tos, solutions, and documentation.
Details and Tech Specs
Technical
Entrada
- Tipo de conexão: Três soquetes de pino macho de 1,5 mm blindados
- Configuração de entrada: 1 canal diferencial isolado com referência de terra isolada
- Impedância de entrada: Diferencial >1 GΩ, <100 pF (sem cabo) ou 500 pF (cabo Bio Amp blindado fornecido e condutores) para aterramento isolado
- Isolamento: 4000 Vrms (50 Hz por 1 minuto)
- Faixas de entrada: ±100 μV a ±100 mV de escala total em 10 etapas ( PowerLab e Bio Amp combinados )
- Precisão do ganho: ±1,5 % em todas as faixas
- Não linearidade: <0,2% dentro da faixa
- Ruído em várias larguras de banda:
- 1 Hz a 10 kHz: <1,2 μVrms (<12 mV p-p)
- 0,3 Hz a 1 kHz: <0,5 μVrms
- 0,1 Hz a 100 Hz: <0,4 μVrms
- IMRR (modo de isolamento): >130 dB (para terra não isolado, 50 Hz)
- CMRR (modo comum): >60 dB típico (impedância de eletrodo de 150K, desequilíbrio de 5K a 50Hz e 60Hz). >100dB típico (impedância de eletrodo balanceada a 50Hz e 60Hz)
- Corrente de fuga de entrada: <4 μArms @ 240 V, 50 Hz
- Tolerância de CC: ±370 mV
- Restauração da linha de base: Automática ou manual
Filtragem
- Filtragem passa-baixa: Frequências selecionáveis por software: 50, 100, 200, 500, 1000, 2000, 5000, 10000 Hz, desligado
- Filtragem passa-alta: Frequências selecionáveis por software: D.C., 0,0003, 0,001, 0,003, 0,01, 0,03, 0,1, 0,3, 1, 3,10, 30, 100, 200, 300 Hz
- Filtro de rede adaptável: Frequência de 50 ou 60 Hz
Saída
- Sinal: ±4,5 V no máximo
- Saída de áudio: Soquete de saída estéreo de 3,5 mm (0,14 pol.) adequado para conexão direta de fone de ouvido ou alto-falante alimentado. A saída pode ser selecionada no software.
Porta de controle
- Porta I2C: Fornece controle e alimentação. Taxa de comunicação da interface de ~50 kbits/s.
Configuração física
- Dimensões (h × w × d): 55 mm × 120 mm × 260 mm (2,2" × 4,7" × 10,2")
- Peso: 1,3 kg (2 lb 12 oz)
- Requisitos de energia: ~2 W
- Condições de operação: 5-35 °C. 0 a 90% de umidade (sem condensação)
- Condições de transporte/armazenamento: 0-40 °C. 0-95% de umidade (sem condensação)
Informações sobre segurança/regulamentação
- Segurança: Em conformidade com a norma IEC 60601-1:2012
- EMC: Em conformidade com a norma IEC 60601-1-2:2014
Entrada
- Tipo de conexão: Soquete DIN/MS de seis pinos para encaixar o cabo Bio Amp de 5 derivações (Tronomed D-1540)
- Configuração de entrada: 2 canais diferenciais isolados com referência de terra isolada comum
- Impedância de entrada: >1 GΩ diferencial, <100 pF (sem cabo) para aterramento isolado ou 500 pF (cabo de bioamplificador blindado fornecido e cabos) para aterramento isolado
- Isolamento: 4000 Vrms (50 Hz por 1 minuto)
- Faixas de entrada: ±100 μV a ±100 mV de escala total em 10 etapas ( PowerLab e Bio Amp combinados )
- Precisão do ganho: ±1,5 % em todas as faixas
- Não linearidade: <0,2% dentro da faixa
- Ruído em várias larguras de banda:
- 1 Hz a 10 kHz: <1,2 μVrms (<12 mV p-p)
- 0,3 Hz a 1 kHz: <0,5 μVrms
- 0,1 Hz a 100 Hz: <0,4 μVrms
- IMRR (modo de isolamento): >130 dB (para terra não isolado, 50 Hz)
- CMRR (modo comum): >60 dB típico (impedância de eletrodo de 150K, desequilíbrio de 5K a 50Hz e 60Hz). >100dB típico (impedância de eletrodo balanceada a 50Hz e 60Hz)
- Corrente de fuga de entrada: <4 μArms @ 240 V, 50 Hz
- Tolerância CC: ±370 mV
- Restauração da linha de base: Automática ou manual
Filtragem
- Filtragem passa-baixa: Frequências selecionáveis por software: 50, 100, 200, 500, 1000, 2000, 5000, 10000 Hz, desligado
- Filtragem passa-alta: Frequências selecionáveis por software: D.C., 0,0003, 0,001, 0,003, 0,01, 0,03, 0,1, 0,3, 1, 3,10, 30, 100, 200, 300 Hz
- Filtro de rede adaptável: Frequência de 50 ou 60 Hz
Saída
- Sinal: ±4,5 V no máximo
- Saída de áudio: Soquete de saída estéreo de 3,5 mm (0,14 pol.) adequado para conexão direta de fone de ouvido ou alto-falante alimentado. A saída pode ser selecionada no software.
Porta de controle
- Porta I2CFornece controle e alimentação. Taxa de comunicação da interface de ~50 Kbits/s.
Configuração física
- Dimensões (h × w × d): 55 mm × 120 mm × 260 mm (2,2" × 4,7" × 10,2")
- Peso: 1,3 kg (2 lb 12oz)
- Requisitos de energia: ~3 W
- Condições de operação: 5-35 °C. 0 a 90% de umidade (sem condensação)
- Condições de transporte/armazenamento: 0-40 °C. 0-95% de umidade (sem condensação)
Informações sobre segurança/regulamentação
- Segurança: Em conformidade com a norma IEC 60601-1:2012
- EMC: Em conformidade com a norma IEC 60601-1-2:2014

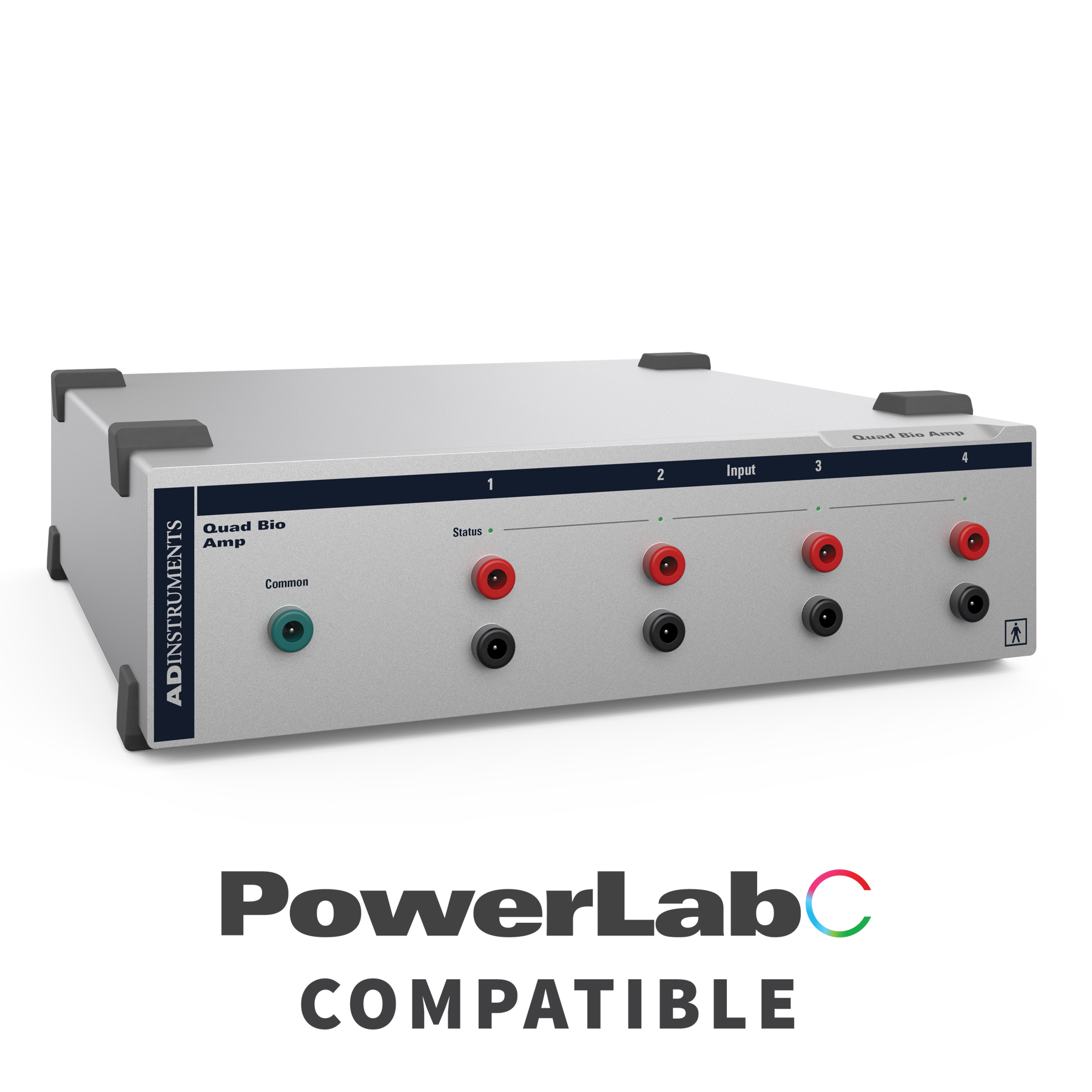

Entrada

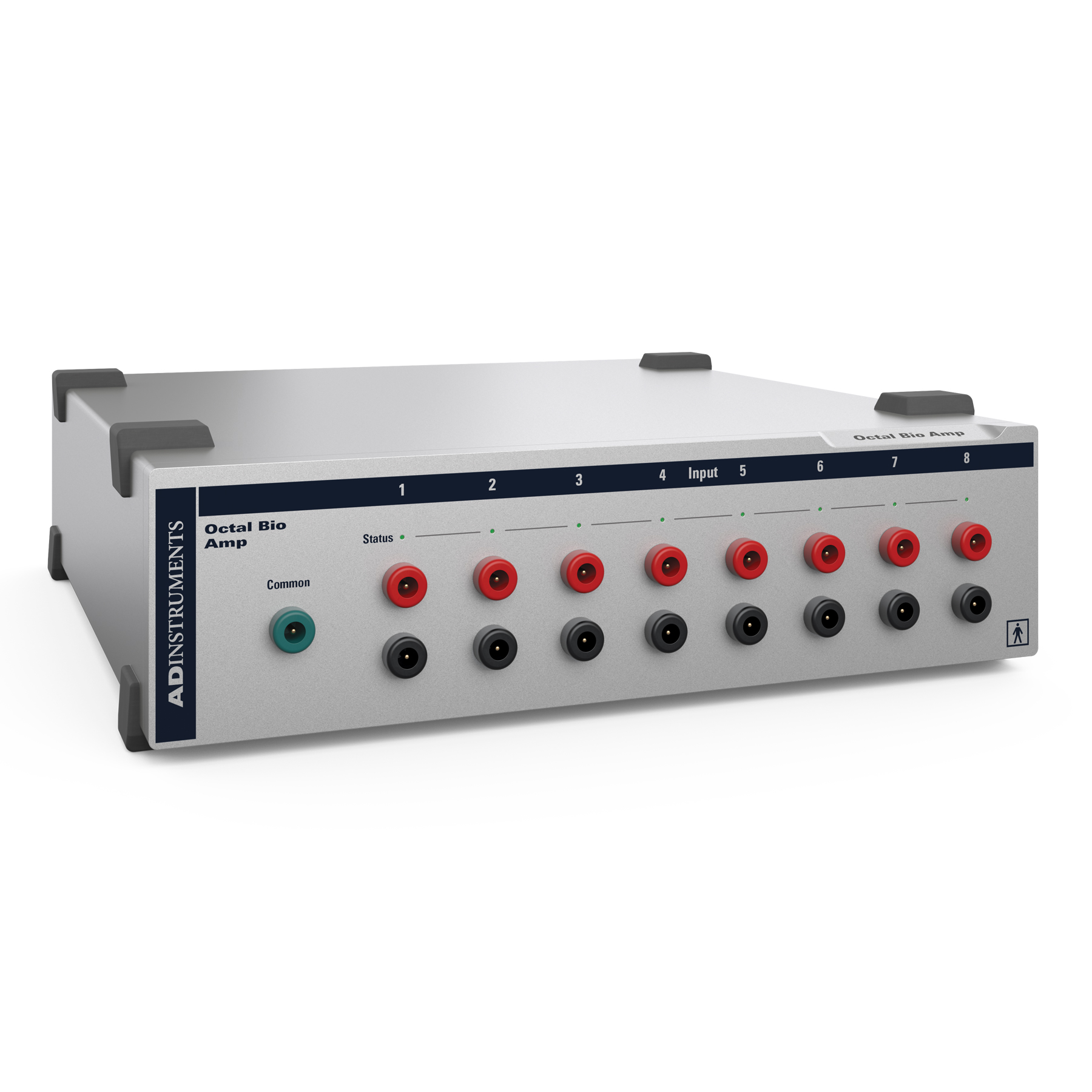

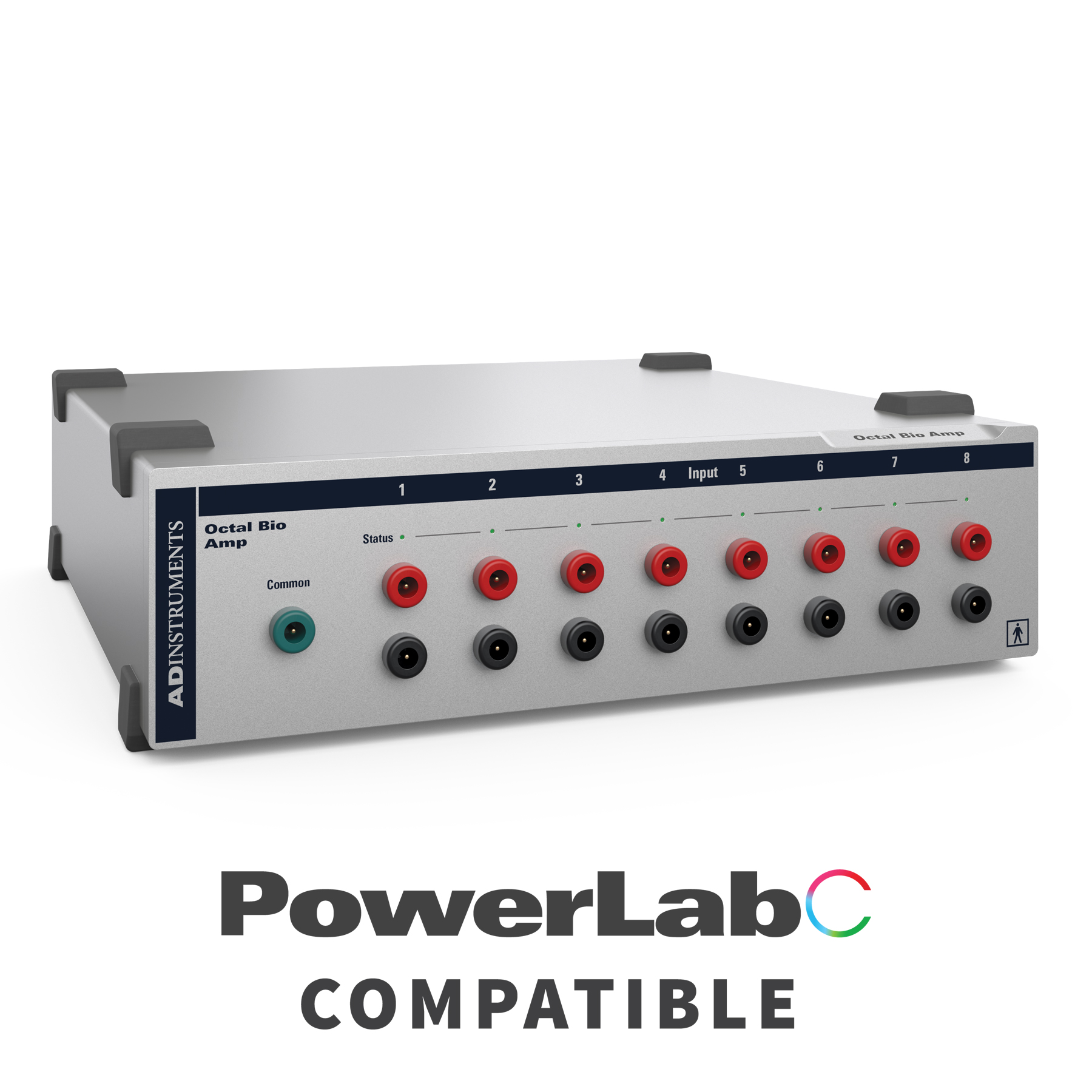

- Tipo de conexão: Soquete macho blindado de pino único de 9 x 1,5 mm (Quad) ou 17 x 1,5 mm (Octal)
- Configuração de entrada: 4 (Quad) ou 8 (Octal) canais diferenciais isolados com referência de terra isolada comum
- Impedância de entrada: >1 GΩ diferencial, <100 pF (sem cabo) para aterramento isolado
- Isolamento: 4000 Vrms (50 Hz por 1 minuto)
- Faixas de amplificação: ±100 μV a ±100 mV de escala total em 10 etapas (PowerLab e Bio Amp combinados)
- Precisão do ganho: ±1,5 % em todas as faixas
- Não linearidade: <0,2 % dentro da faixa
- Ruído em várias larguras de banda:
- 1 Hz a 10 kHz: <1,2 μVrms (<12 μV p-p)
- 0,3 Hz a 1 kHz: <0,5 μVrms
- 0,1 Hz a 100 Hz: <0,4 μVrms
- IMRR (modo de isolamento): >130 dB (para terra não isolado, 50 Hz)
- CMRR (modo comum): >60 dB típico (impedância de eletrodo de 150K, desequilíbrio de 5K a 50Hz e 60Hz). >100dB típico (impedância de eletrodo balanceada a 50Hz e 60Hz)
- Corrente de fuga de entrada: <4 μArms @ 240 V, 50 Hz
- Tolerância CC: ±370 mV
- Restauração da linha de base: Automática ou manual
Filtragem
- Filtragem passa-baixa: Frequências selecionáveis por software: 50, 100, 200, 500, 1000, 2000, 5000, 10000 Hz, desligado
- Filtragem passa-alta: Frequências selecionáveis por software: D.C., 0,0003, 0,001, 0,003, 0,01, 0,03, 0,1, 0,3, 1, 3,10, 30, 100, 200, 300 Hz
- Filtro de rede adaptável: Frequência de 50 ou 60 Hz
Saída
- Sinal: ±4,5 V no máximo
- Saída de áudio: Soquete de saída estéreo de 3,5 mm adequado para conexão direta de fone de ouvido ou alto-falante alimentado. A saída pode ser selecionada no software.
Porta de controle
- Porta I2C: Fornece controle e alimentação. Taxa de comunicação da interface de ~50kbits/s.
Configuração física
- Dimensões (h × w × d): 70 mm × 240 mm × 260 mm (2,7" × 9,45" × 10,2")
- Peso: 2,5 kg (5,5 lb)
- Requisitos de energia: ~4,5 W (Quad), ~7 W (Octal)
- Condições de operação: 5-35 °C. 0 a 90% de umidade (sem condensação)
- Condições de transporte/armazenamento: 0-40 °C. 0-95% de umidade (sem condensação)
Informações sobre segurança/regulamentação
- Segurança: Em conformidade com a norma IEC 60601-1:2012
- EMC: Em conformidade com a norma IEC 60601-1-2:2014
A ADInstruments se reserva o direito de alterar essas especificações a qualquer momento.
